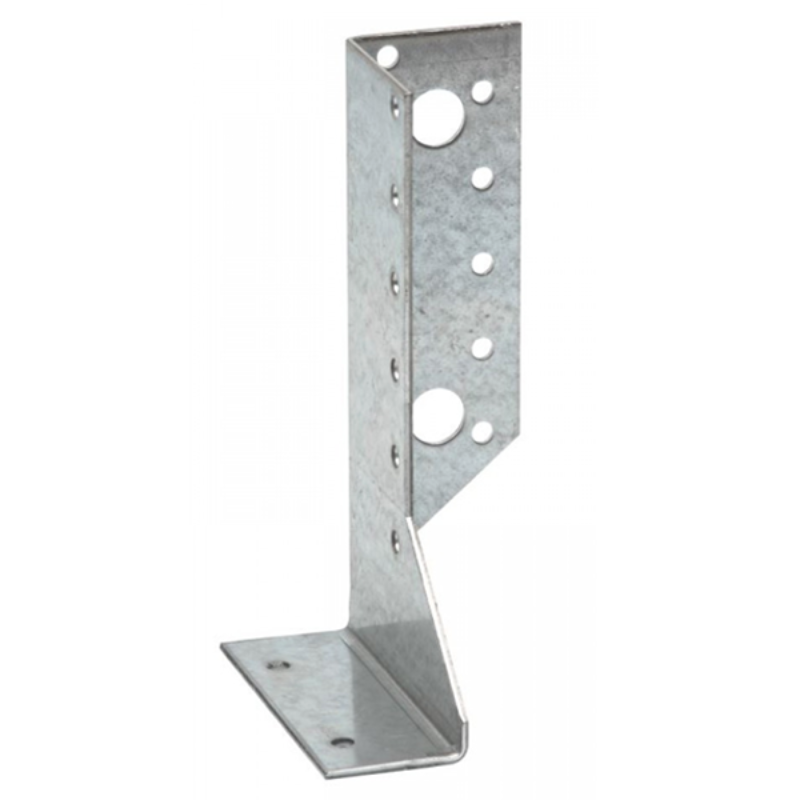

Sabot à ailes extérieures fixation 1/2 gauche 30x140mm SDEG34030

Ce sabot deux éléments droit est destiné à l’assemblage de solives et à la reprise d’assemblages existants. Sa conception offre une grande souplesse d’utilisation, aussi bien en construction neuve qu’en rénovation, avec une adaptation aux sections de bois dont la largeur est comprise entre 60 et 250 mm. Il s’installe sur différents supports porteurs et permet de recevoir des éléments en bois massif ou en bois composite. La fixation doit être réalisée conformément aux préconisations de mise en œuvre afin d’assurer la qualité de l’assemblage.

Avantages principaux

• Grande souplesse d’utilisation en neuf comme en rénovation
• Adaptation à différentes largeurs de sections de bois
• Utilisation sur porteur en bois, béton ou acier
• Convient au bois massif et au bois composite
• Adapté aux solives et à la reprise d’assemblages existants
• La mise en œuvre des pointes dans la base contribue à assurer un bon assemblage

Applications & conseils

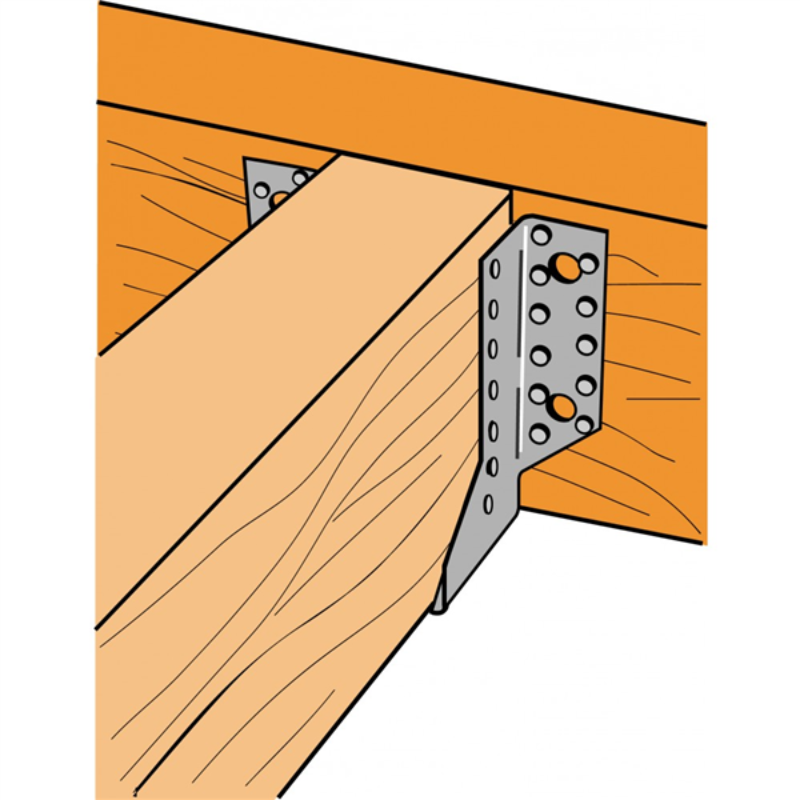

Le produit convient notamment à la fixation de solives et à la reprise d’assemblages existants. Sur bois, la fixation peut être réalisée avec des pointes CNA Ø4,0 x 50 mm, des vis CSA Ø5,0 x 40 mm ou des vis SSH Ø12,0 x 60 mm. Sur béton, les solutions indiquées comprennent une cheville mécanique goujon FM 753 EVO M12x104/5 ou un ancrage chimique avec résine AT-HP et tige filetée LMAS M12-150/35. Pour la maçonnerie creuse, un ancrage chimique avec résine AT-HP ou POLY-GP, associé à LMAS M12-150/35 et à un tamis SH 20x130, est indiqué, avec une reprise de charges des ancrages à vérifier. Lors de l’installation sur bois, il convient de tracer l’emplacement de la poutre portée, de présenter et préfixer les ailes, puis d’ajuster l’ouverture du sabot avant de finaliser les fixations. La poutre portée est ensuite présentée dans le sabot et fixée par clouage partiel ou total.

Caractéristiques techniques
