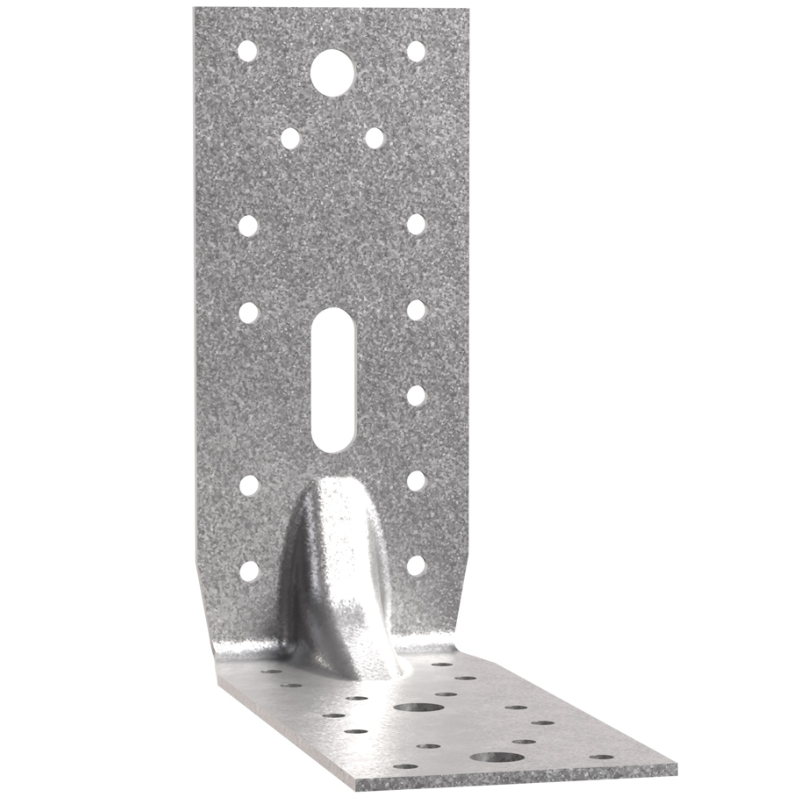

Equerre de fixation 150x150x65mm E9/2.5

La Simpson Strong-Tie E9/2.5 est une équerre renforcée destinée aux assemblages structurels en charpente et construction à ossature bois. Polyvalente, elle permet de relier des éléments en bois massif, bois composite, bois lamellé-collé, fermes triangulées ou profilés à des supports en bois massif, bois lamellé-collé, béton ou acier. Elle convient ainsi aux professionnels réalisant des assemblages de fermettes, de bardage, de chevrons, de consoles ou de chevêtres.

Avantages principaux

• Grande rigidité grâce à sa conception renforcée
• Polyvalence permettant de réaliser différents types de liaisons structurelles
• Adaptée à différents supports porteurs : bois massif, bois lamellé-collé, béton et acier
• Compatible avec plusieurs solutions de fixation selon la nature du support

Applications & conseils

Cette équerre convient à la fixation de fermettes, aux lisses et montants de bardage ainsi qu'aux ancrages de chevrons, consoles et chevêtres. L'élément porté peut notamment être en bois massif, bois composite, bois lamellé-collé ou constitué de fermes triangulées ou de profilés.

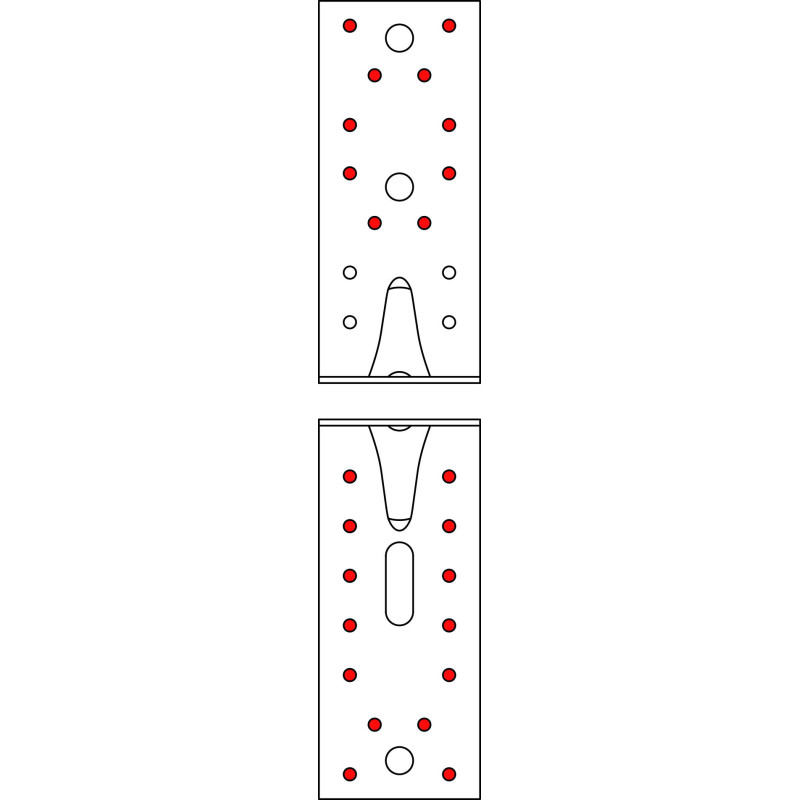

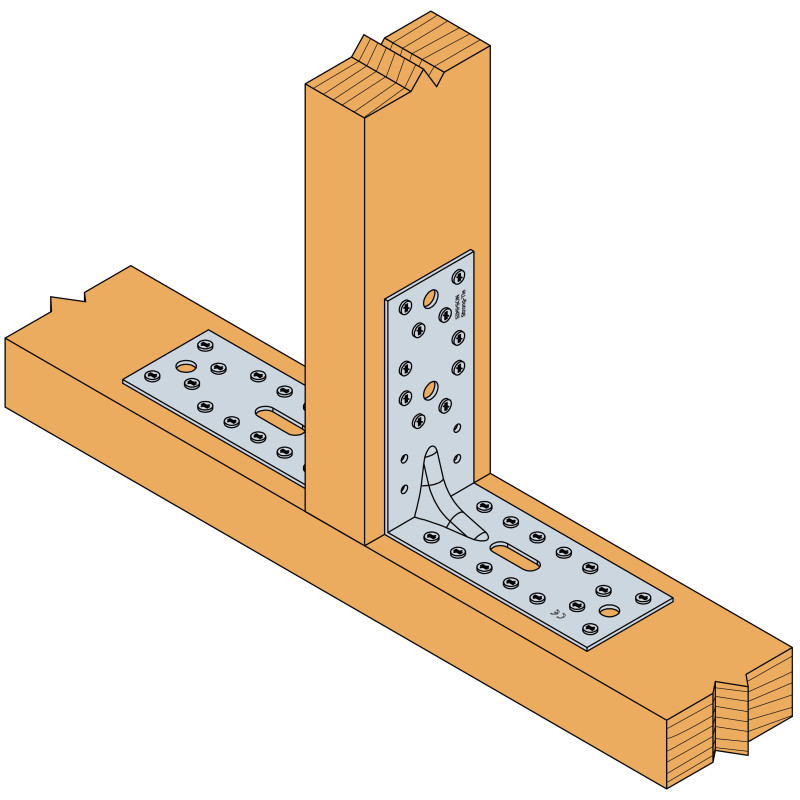

Sur bois, la fixation peut être réalisée avec des pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm, des vis CSA Ø5.0x35 ou CSA Ø5.0x40 mm, des vis SSH Ø10.0, des tirefonds Ø10 mm ou des boulons Ø10 mm. L'élément à fixer doit être approché du support puis pointé ou vissé avec des fixations adaptées.

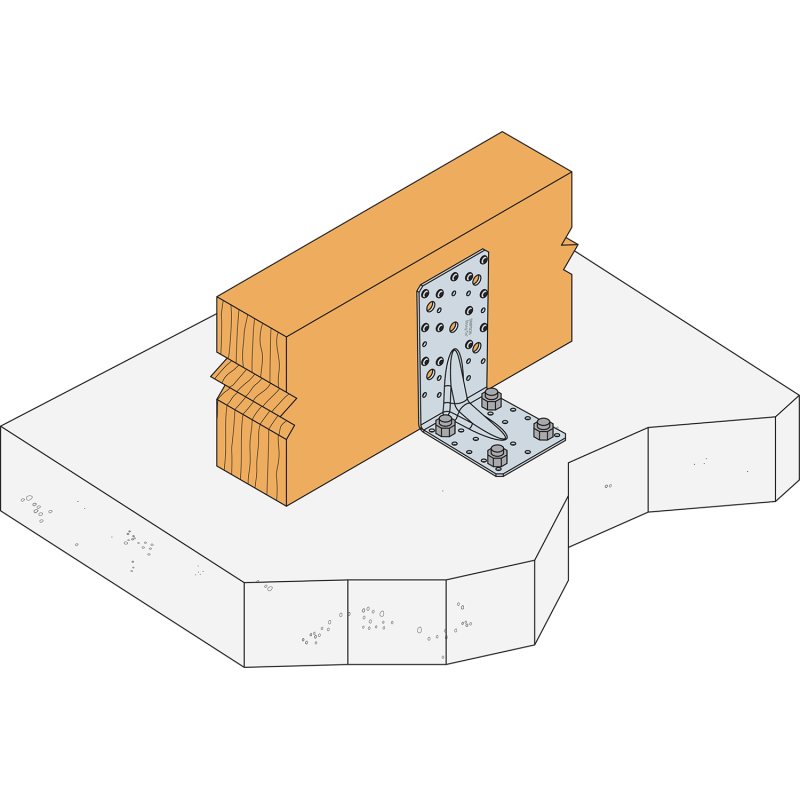

Sur béton plein, les solutions indiquées sont le goujon mécanique FM 753 evo M10x78 ou l'ancrage chimique avec résine AT-HP et tige filetée LMAS M10-120/25. Sur maçonnerie creuse, la fixation peut être réalisée avec de la résine AT-HP ou POLY-GP, une tige filetée LMAS M10-120/25 et un tamis SH16x130. Les préconisations de pose de l'ancrage choisi doivent être respectées.

Sur un support en acier, la fixation s'effectue par boulons.

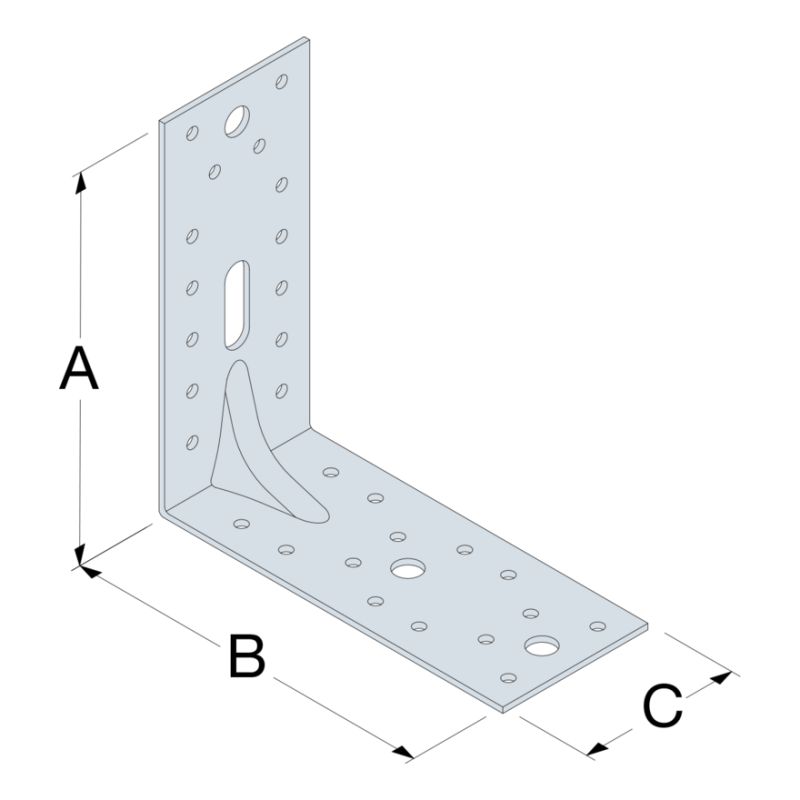

Caractéristiques techniques
